Conoscenza del settore
Perché il design della laminazione influisce direttamente sull'efficienza del motore

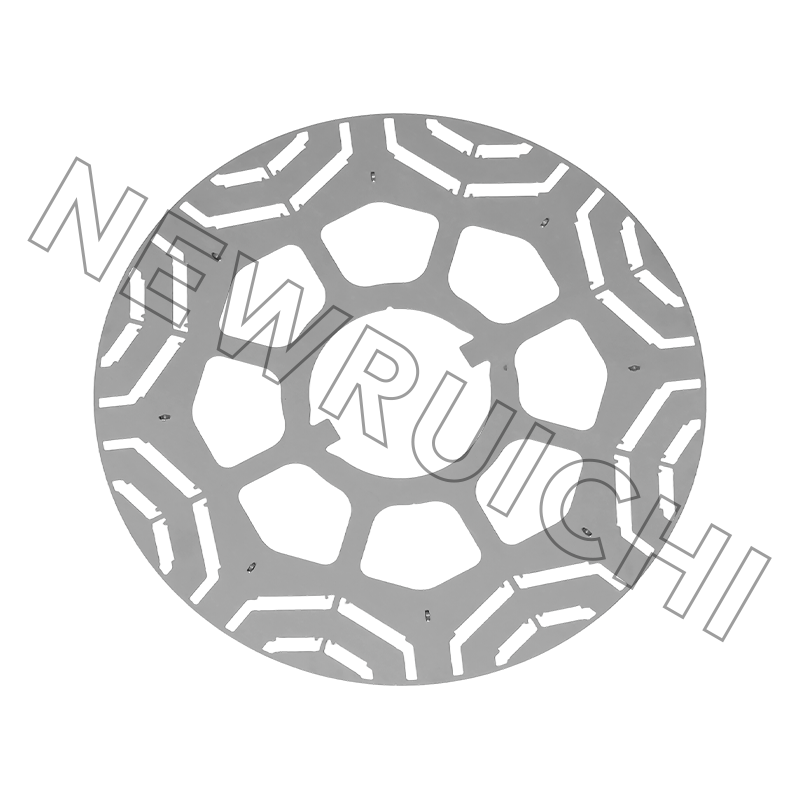

Nei motori ad alta efficienza, la progettazione di laminazioni motorie svolge un ruolo fondamentale nel controllo delle perdite elettromagnetiche. I lamierini del motore elettrico sono sottili lamiere di acciaio impilate insieme per formare il nucleo dello statore o del nucleo del rotore. Lo scopo principale di questa struttura a strati è ridurre le perdite di correnti parassite all'interno del nucleo magnetico. Quando i campi magnetici alternati attraversano l'acciaio solido, vengono generate grandi correnti circolanti che convertono l'energia elettrica in calore. Dividendo il nucleo in lamierini isolati, queste correnti circolanti vengono notevolmente limitate.
Nei motori industriali pratici, lo spessore della laminazione varia tipicamente tra 0,20 mm e 0,50 mm a seconda della frequenza operativa e dei requisiti di efficienza. Ad esempio, i motori di trazione ad alta efficienza utilizzati nei veicoli commerciali a nuova energia spesso adottano laminazioni di circa 0,25 mm o più sottili. Questa riduzione dello spessore può ridurre la perdita di ferro di oltre il 10% in determinati intervalli operativi, migliorando l'efficienza complessiva del sistema.
Produttori come Wuxi New Ruichi Technology Co., Ltd. si concentrano su processi di punzonatura elettrica di precisione per mantenere tolleranze strette durante la produzione di laminazione. La precisione di stampaggio costante garantisce che i lamierini impilati mantengano percorsi magnetici uniformi, il che aiuta a prevenire la saturazione localizzata e migliora la stabilità del motore sotto carico.
La tecnologia di stampaggio ad alta velocità è uno dei processi produttivi più critici per la produzione di laminazioni di statori. Anche piccole deviazioni nella geometria delle scanalature o nell'altezza delle bave possono influire sulle prestazioni del motore. Durante il processo di stampaggio, lo stampo deve mantenere taglienti costanti per evitare la deformazione delle lamiere di acciaio al silicio. Un'altezza eccessiva della bava può causare la rottura dell'isolamento tra le laminazioni, aumentando la perdita di correnti parassite.
Nelle moderne linee di produzione di motori elettrici, le apparecchiature di stampaggio ad alta velocità possono raggiungere velocità di produzione superiori a 300 colpi al minuto. Tuttavia, il mantenimento della precisione dimensionale a queste velocità richiede una progettazione avanzata dello stampo e un controllo dei materiali. I produttori di lamierini per motori elettrici devono bilanciare produttività e precisione per ottenere prestazioni affidabili nei motori ad alta efficienza.
- Altezza della bava generalmente controllata al di sotto di 0,03 mm
- Tolleranza della larghezza della fessura spesso mantenuta entro ±0,01 mm
- La planarità della superficie è fondamentale per un impilamento coerente della laminazione
Le aziende specializzate nella punzonatura elettrica e nei prodotti di base, come Wuxi New Ruichi Technology Co., Ltd., integrano tecnologie di stampaggio avanzate per mantenere questi requisiti di precisione. Ciò è particolarmente importante per i motori utilizzati nei sistemi di trasporto ferroviario e nelle apparecchiature di automazione industriale, dove affidabilità ed efficienza sono essenziali.

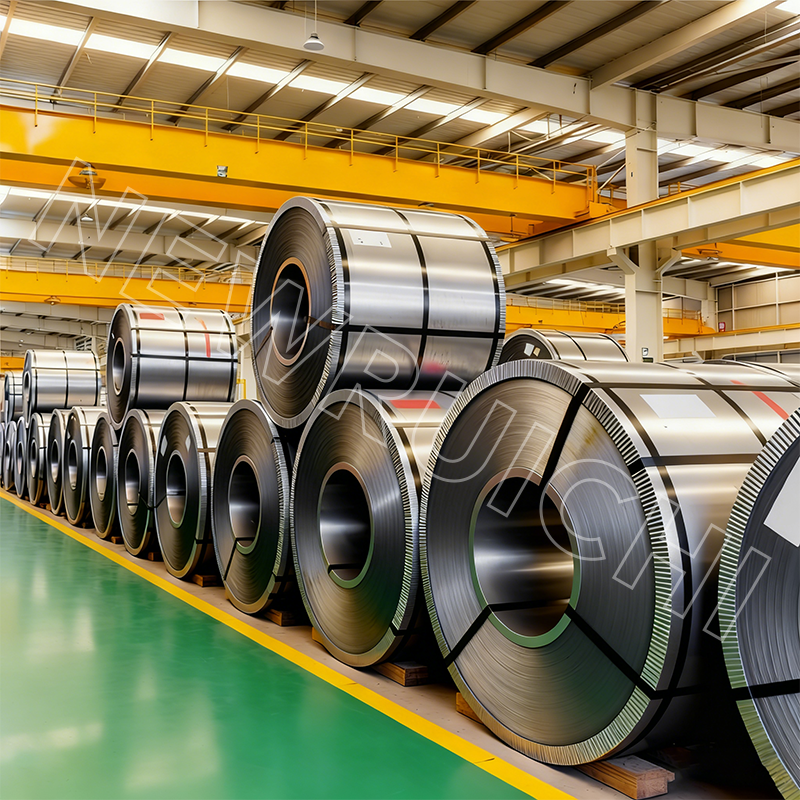

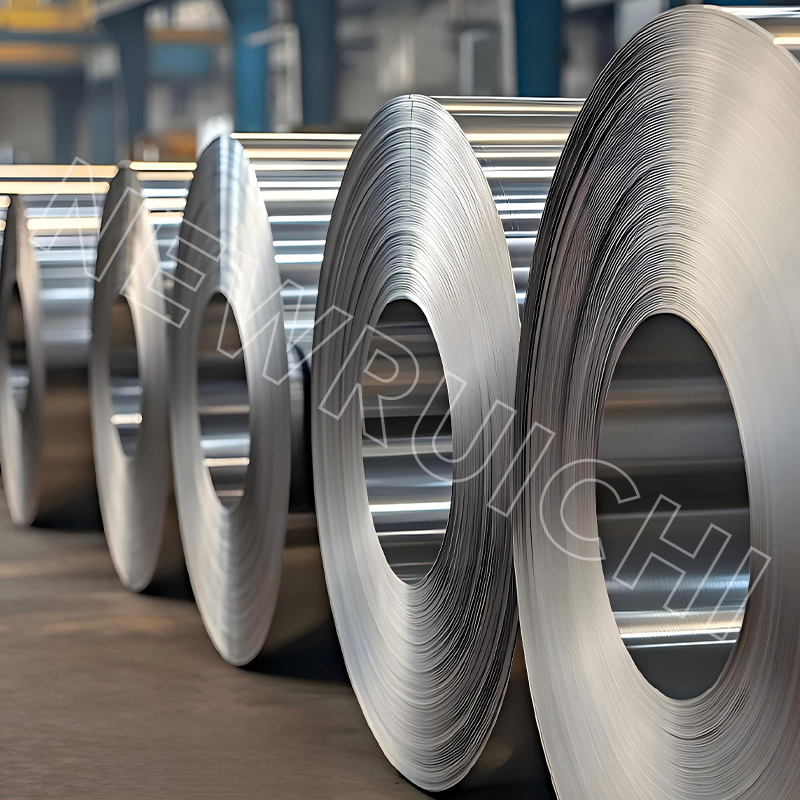

Le prestazioni dei lamierini del nucleo dello statore dipendono fortemente dalle proprietà magnetiche dell'acciaio utilizzato. L'acciaio elettrico, comunemente indicato come acciaio al silicio, è ampiamente utilizzato per la sua elevata permeabilità magnetica e le caratteristiche di bassa perdita del nucleo. Il contenuto di silicio all'interno dell'acciaio varia tipicamente tra il 2% e il 3,5%, il che migliora la resistenza elettrica e riduce le perdite per correnti parassite.
Applicazioni diverse richiedono qualità di materiali diversi. I motori progettati per generatori di energia eolica o veicoli a nuova energia spesso richiedono materiali con perdite nel nucleo inferiori e maggiore densità di flusso magnetico. La tabella seguente riassume i tipi di materiali tipici utilizzati per le laminazioni dei motori e le loro applicazioni comuni.
| Tipo materiale | Spessore tipico | Caratteristiche chiave | Campi di applicazione |
| Acciaio al silicio non orientato laminato a freddo | 0,35 mm | Prestazioni magnetiche bilanciate | Motori e pompe industriali |
| Acciaio elettrico di alta qualità | 0,30 mm | Bassa perdita di nucleo | Motori ad alta efficienza energetica |
| Acciaio elettrico ultrasottile | 0,20–0,25 millimetri | Ridotta perdita di correnti parassite | Veicoli di nuova energia e turbine eoliche |
Con il rapido sviluppo delle tecnologie energetiche verdi, la domanda di acciaio elettrico ad alte prestazioni continua a crescere. I produttori investono sempre più nell’ottimizzazione dei materiali per soddisfare standard di efficienza più severi nei settori del trasporto elettrico e delle energie rinnovabili.
Tecnologie di impilamento e incollaggio nella produzione di nuclei statorici

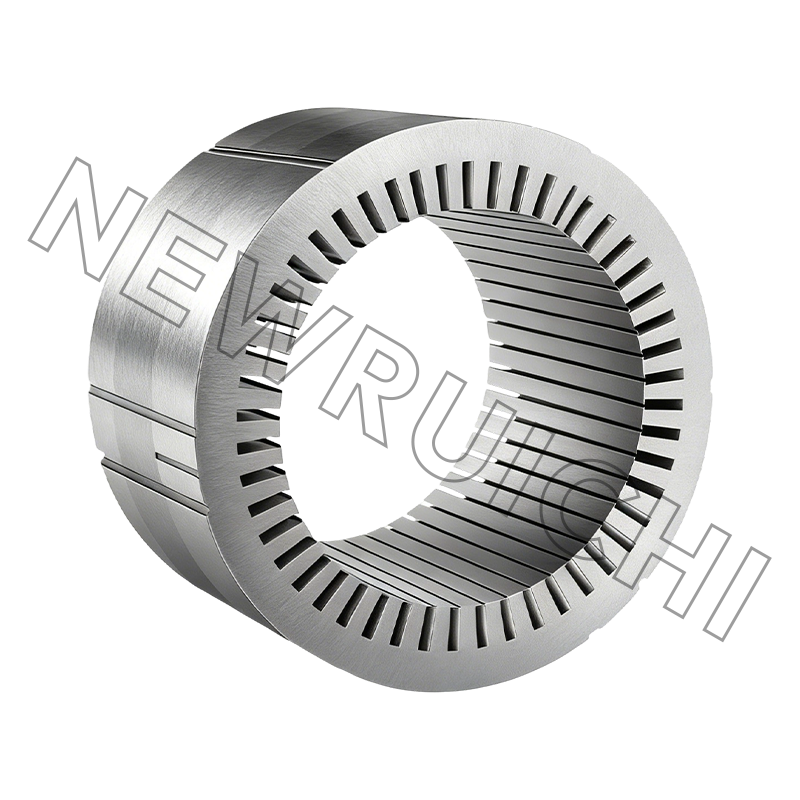

Dopo lo stampaggio, i singoli lamierini devono essere impilati per formare un nucleo statorico completo. Il metodo di impilamento influisce in modo significativo sulla resistenza meccanica, sulla continuità magnetica e sulla dissipazione del calore. I metodi di impilamento tradizionali si basano su elementi di incastro meccanico formati durante lo stampaggio. Queste piccole linguette consentono alle lamine di bloccarsi insieme durante l'assemblaggio.
Nei motori ad alte prestazioni, le tecnologie di incollaggio sono sempre più utilizzate per migliorare la stabilità strutturale. Le tecniche di incollaggio o saldatura possono ridurre le vibrazioni all'interno del nucleo dello statore, migliorando le prestazioni di rumore del motore e la durata meccanica. Queste tecnologie sono particolarmente importanti per i motori utilizzati nel trasporto ferroviario o nelle apparecchiature industriali ad alta velocità.
- Impilamento ad incastro per una produzione di massa economicamente vantaggiosa
- Incollaggio adesivo per un migliore controllo delle vibrazioni
- Saldatura laser per gruppi statorici ad alta resistenza
Aziende impegnate laminazione dello statore la produzione spesso combina diverse tecniche di impilamento a seconda del design del motore. Wuxi New Ruichi Technology Co., Ltd., ad esempio, sviluppa soluzioni di punzonatura elettrica e nuclei che integrano processi di produzione avanzati per supportare applicazioni impegnative come macchinari non stradali di nuova energia e sistemi di automazione industriale.
Come le laminazioni dei motori supportano la crescita delle nuove industrie energetiche
La rapida espansione delle nuove tecnologie energetiche ha aumentato significativamente la domanda di laminazioni avanzate per motori elettrici. I sistemi di azionamento elettrico utilizzati nei veicoli commerciali a nuova energia richiedono un’elevata densità di coppia e una migliore efficienza. Il raggiungimento di questi obiettivi prestazionali dipende in larga misura da laminazioni ottimizzate del nucleo dello statore e da processi di produzione precisi.
Oltre al trasporto, i laminati dei motori elettrici sono essenziali anche nei sistemi di generazione di energia eolica. Le grandi turbine eoliche si affidano a generatori efficienti in cui la riduzione al minimo delle perdite del nucleo influisce direttamente sulla produzione di energia. In questi sistemi, anche piccoli miglioramenti nella qualità della laminazione possono tradursi in aumenti misurabili della produzione annua di energia.
I produttori investono sempre più in tecnologie di produzione intelligenti per supportare questa crescente domanda. Wuxi New Ruichi Technology Co., Ltd. continua ad espandere le proprie capacità di ricerca e sviluppo, concentrandosi sull'integrazione di intelligenza artificiale, produzione intelligente e tecnologie di energia verde. Queste iniziative mirano a migliorare l'efficienza produttiva consentendo allo stesso tempo lo sviluppo di soluzioni di laminazione dello statore ad alte prestazioni per le industrie emergenti.
