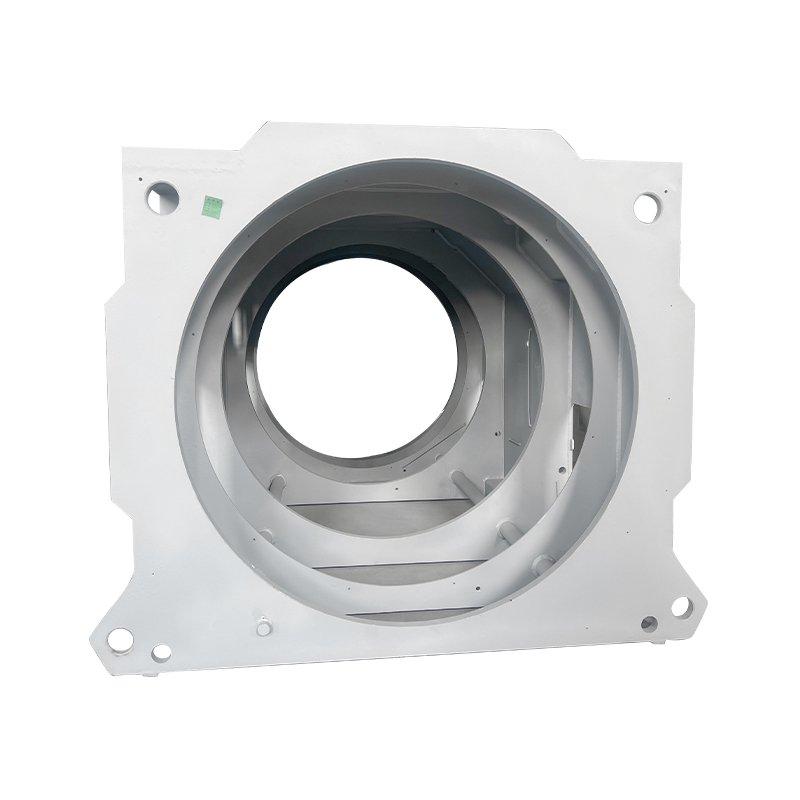

Base motore industriale di tipo scatolato saldato

I. Concetto di base e posizionamento

Il basamento scatolato della macchina industriale è una struttura portante del motore realizzata mediante processi di saldatura di lamiere d'acciaio. Caratterizzato da una scatola quadrata/rettangolare come corpo principale, è un componente fondamentale che fornisce un supporto stabile e una protezione completa al motore. Racchiude i componenti interni del motore (statore, rotore, cuscinetti, ecc.) all'interno della scatola fornendo allo stesso tempo supporto, dissipazione del calore e funzioni protettive. È il tipo di telaio preferito per motori industriali di grandi dimensioni e motori utilizzati in condizioni operative speciali.

II. Principali caratteristiche strutturali

1. Design del telaio principale
Sezione trasversale quadrata/rettangolare: un telaio esagonale saldato da piastre di acciaio o acciaio strutturale, che forma una struttura portante stabile con forti prestazioni antiribaltamento.

Design modulare: spesso adotta una struttura staccabile per facilitare il trasporto e l'installazione; durante la manutenzione, le parti possono essere smontate localmente.

Disposizione degli irrigidimenti: gli irrigidimenti trasversali, longitudinali o diagonali sono installati all'interno del telaio per migliorare significativamente la rigidità complessiva e la resistenza alla deformazione.

2. Componenti critici
Base: sopporta l'intero peso e i carichi operativi del motore; tipicamente saldato da piastre di acciaio spesse (8–20 mm), con piedini di livellamento regolabili nella parte inferiore.

Involucro: piastre laterali a scatola che proteggono i componenti interni, con passaggi di raffreddamento riservati e portelli di ispezione/manutenzione.

Piastre terminali: situate su entrambe le estremità del telaio; provvisto di fori per cuscinetti e fori per passaggio cavi e saldato/fissato alla custodia.

3. Aspetti funzionali

Sistema di raffreddamento: l'involucro è progettato con aperture di ventilazione, alette di raffreddamento o tubazioni di raffreddamento per risolvere i problemi di dissipazione del calore inerenti alle strutture chiuse.

Design della tenuta: sigilli/guarnizioni vengono applicati ai giunti per garantire il grado di protezione richiesto (IP54/IP55) per prestazioni antipolvere e impermeabili.

Disposizioni di sollevamento: anelli di sollevamento o occhielli di sollevamento sono installati sulla parte superiore per facilitare l'installazione e la movimentazione.

Scatola terminale: saldata in modo indipendente al lato della custodia, fornisce un'interfaccia di collegamento elettrico per una manutenzione più semplice.
