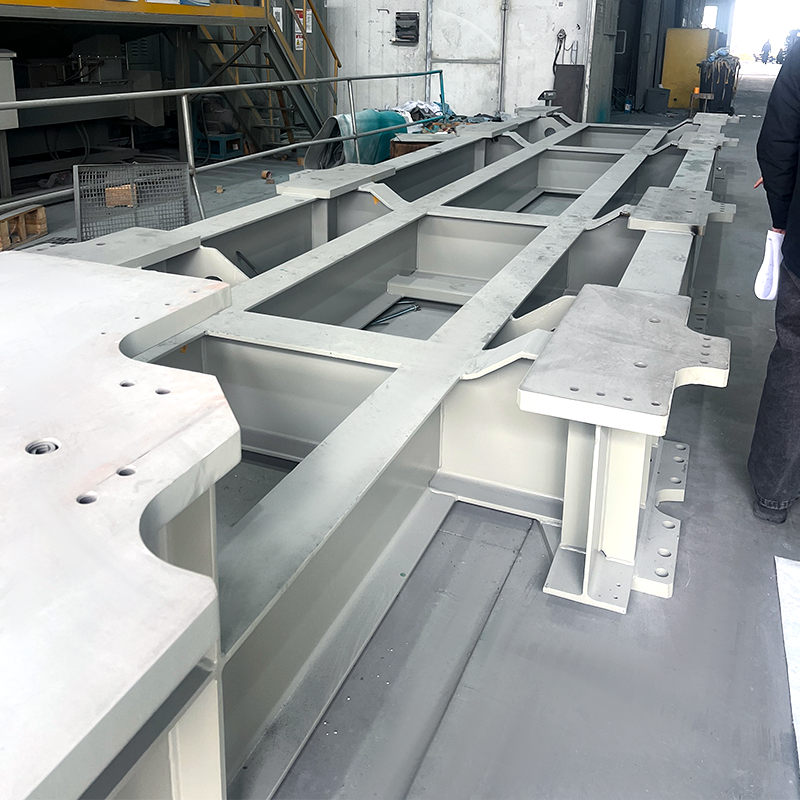

Base di montaggio del motore

La base di montaggio del motore è il componente strutturale portante principale che funge da base principale per l'installazione del motore. Collegandosi al corpo del motore e alla base di montaggio (pavimento/scafo della nave/telaio dell'attrezzatura), fornisce una garanzia fondamentale per il funzionamento stabile del motore. È un componente essenziale dei sistemi motori in settori quali la produzione industriale e la propulsione marina.

I. Funzioni principali

Fissaggio e posizionamento: fissa saldamente il motore tramite bulloni di ancoraggio, flange e altre strutture per evitare spostamenti causati da vibrazioni o fluttuazioni del carico durante il funzionamento, garantendo l'allineamento coassiale tra il motore e il carico azionato (pompe, ventole, alberi, ecc.).

Smorzamento e ammortizzazione delle vibrazioni: incorpora isolatori di vibrazioni integrati (materiali in gomma/molla) o un design strutturale ottimizzato per assorbire le vibrazioni operative, ridurre la trasmissione delle vibrazioni alla base di montaggio, ridurre il rumore e proteggere le apparecchiature correlate.

Livellamento e allineamento: dotato di piedini di montaggio regolabili, spine di centraggio e componenti simili per facilitare la regolazione fine in loco del livellamento e della verticalità del motore, garantendo la precisione dell'allineamento dell'albero ed evitando usura o guasti dovuti a deviazioni di installazione.

Adattabilità dell'applicazione: ottimizza la struttura in base all'ambiente operativo (industriale/marino, interno/esterno) e ai vincoli di installazione (orizzontale/verticale, confinato/aperto), bilanciando requisiti quali protezione, dissipazione del calore e utilizzo dello spazio.

II. Caratteristiche chiave

Selezione del materiale: nelle applicazioni industriali viene comunemente utilizzata la piastra in acciaio Q235B/Q345B. Per le applicazioni marine vengono selezionati acciai anticorrosione resistenti alla nebbia salina come Q345B/AH36. Alcune versioni di fascia alta utilizzano la ghisa per migliorare la rigidità.

Progettazione strutturale: disponibile in forme quadrate, cilindriche e a morsetto diviso (abbracciante l'albero), con l'obiettivo progettuale principale di "distribuzione uniforme del carico, elevata rigidità e deformazione minima".

Grado di protezione: le versioni industriali in genere soddisfano IP54 (resistente alla polvere e all'umidità), mentre le versioni per ambienti marini/ostili possono raggiungere IP65 (resistente all'acqua e alla nebbia salina) per soddisfare diversi requisiti di protezione.

Compatibilità modulare: la superficie superiore spesso include flange/piloti di posizionamento standardizzati, consentendo la compatibilità con motori di diverse potenze e modelli, riducendo così i costi di personalizzazione.
