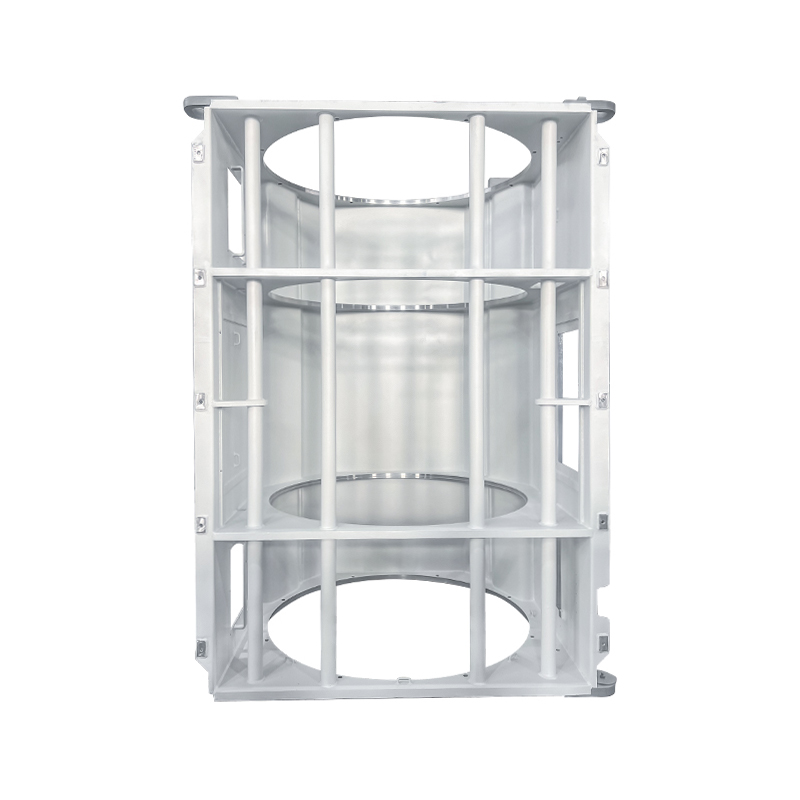

Telaio motore cilindrico a base quadrata

Il telaio del motore cilindrico a base quadrata è una struttura di supporto ibrida che combina una base inferiore quadrata con una sezione cilindrica superiore o centrale. Integra la stabilità di una base scatolare con i vantaggi spaziali e funzionali di un cilindro ed è ampiamente utilizzato nell'industria dei motori elettrici. La sua caratteristica distintiva è il design "fondo quadrato stabile, sezione superiore cilindrica": la parte inferiore fornisce un supporto rigido tramite una base quadrata o rettangolare, mentre la sezione cilindrica superiore o centrale soddisfa requisiti funzionali speciali.

Caratteristiche strutturali principali
1. Progettazione strutturale composita
Base quadrata:
Costruito saldando piastre di acciaio in un telaio robusto, con supporti a quattro angoli che forniscono un'eccellente capacità antiribaltamento.

I piedini di livellamento regolabili nella parte inferiore consentono l'adattamento a pavimenti irregolari e garantiscono un preciso allineamento orizzontale.

Sezione cilindrica:
La sezione centrale o superiore utilizza una struttura cilindrica, tipicamente fabbricata mediante laminazione e saldatura di piastre di acciaio.

Il cilindro e la base quadrata sono collegati tramite una struttura di “transizione da rotondo a quadrato”, consentendo una conversione geometrica fluida.

Rinforzi interni, canali di ventilazione o dispositivi di posizionamento possono essere incorporati per migliorare la funzionalità.

2. Tecnologia di connessione chiave
Saldatura integrata: cordoni di saldatura continui uniscono la base quadrata e la sezione cilindrica per garantire la rigidità complessiva.

Le piastre di rinforzo nei giunti critici migliorano la resistenza alla torsione.

3. Sistema di supporto motorio
La sezione cilindrica accoglie il nucleo dello statore, con irrigidimenti assiali che forniscono ulteriore supporto.

La base quadrata ospita i piedistalli portanti e il sistema di raffreddamento, facilitando la manutenzione e il montaggio.
